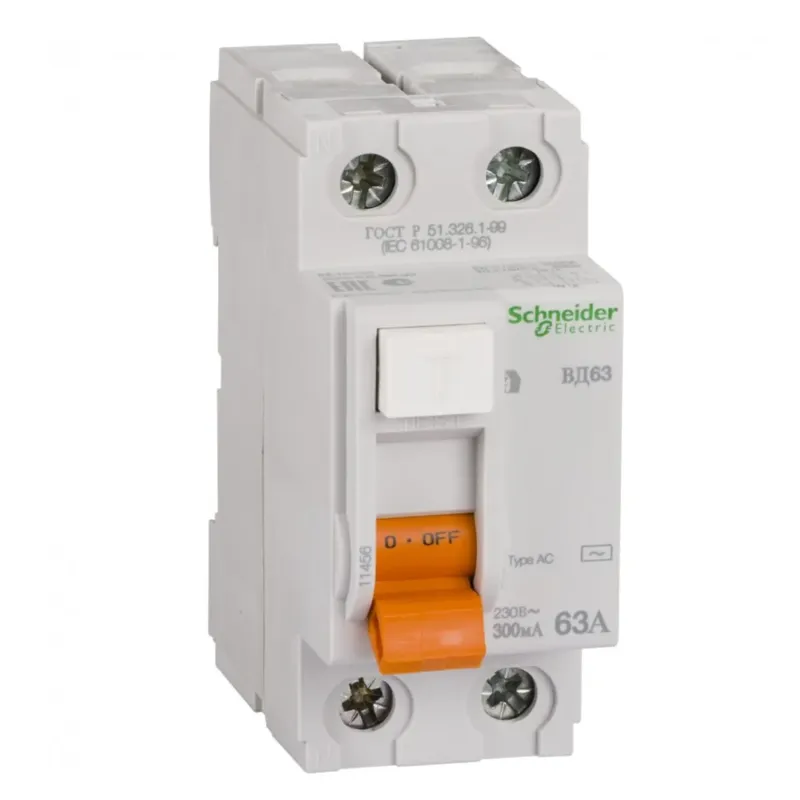

SE ВА63 УЗО 2P 63A 300мА AC 11456 серия "Домовой"

⚡ Технические особенности серии "Домовой" ВА63

Продукция Schneider Electric серии "Домовой" ВА63 создана с использованием высокотехнологичных и высококачественных материалов. Особое внимание уделено конструктивным элементам:

🛡️ Корпус

• Изготовлен из инженерного пластика полиамида.
• Передняя часть имеет двойные стенки, создающие "воздушную подушку", что практически исключает прогорание корпуса через переднюю панель и защищает пользователя.

⚙️ Механизм взвода

• Выполнен преимущественно из пластиковых деталей, что повышает диэлектрическую стойкость и быстродействие (за счёт снижения инерционности).
• Металлические оси имеют тефлоновое покрытие, которое снижает трение, предотвращает "залипание" под нагрузкой, повышает коррозионную стойкость и износостойкость.
• Тефлоновая смазка предотвращает появление люфта.
• Характеризуется высокой точностью позиционирования осей и жесткими допусками сопрягаемых поверхностей.

🔌 Клеммы и Контакты

• Клеммы медные, посеребренные, со шторкой для исключения неверного монтажа.
• Подвижный контакт медный, с серебряно-палладиевым напылением.
• Неподвижный контакт имеет площадку из композитного сплава C-Ag-Cd-O со специальным рельефом, препятствующим свариванию контактов при сверхтоках.

💡 Дугогасительная камера

• Для ускорения гашения электрической дуги, возникающей при отключении (особенно при коротком замыкании), пространство дуги закрыто с двух сторон накладками из газогенерирующей пластмассы.
• Для предотвращения прожигания корпуса дугой в боковинах под газогенерирующими накладками установлены металлические пластины.
• Сама камера собрана из девяти металлических тугоплавких пластин, зафиксированных в суппорте из электротехнического картона.

🔹 Устройство ВА63 (Составные элементы)

Устройство включает:

1. Верхняя клемма
2. Нижняя клемма
3. Би-металлическая пластина (тепловой расцепитель)
4. Дугогасительная камера
5. Электромагнитный расцепитель
6. Механизм взвода
7. Накладка из газогенерирующей пластмассы
8. Подвижный контакт
9. Неподвижный контакт
10. Рукоятка взвода
